CLASH: Nastavení délky hadičky zadní brzdy

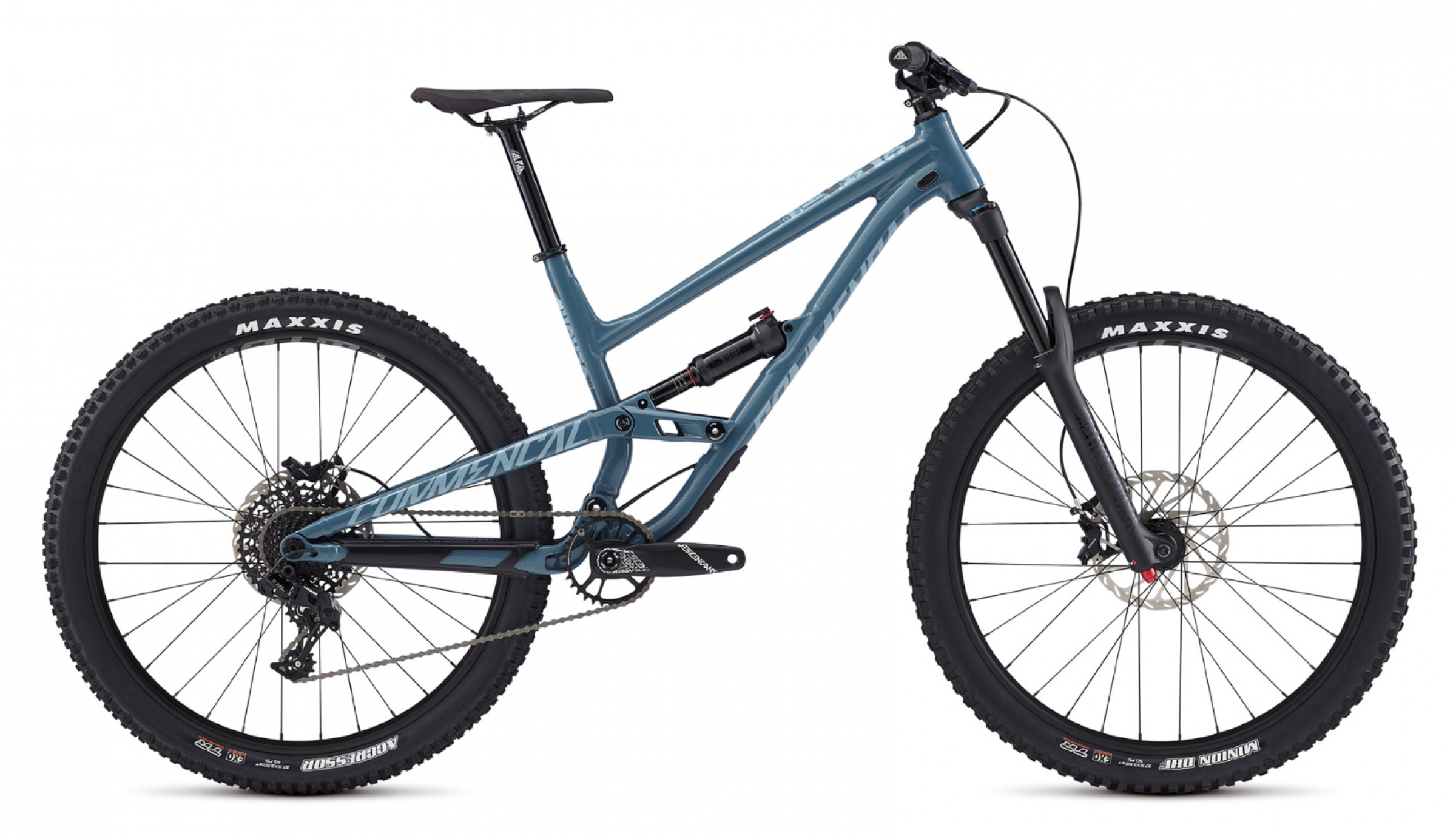

  Capture d’écran 2018-12-13 à 18.14.35

Krok

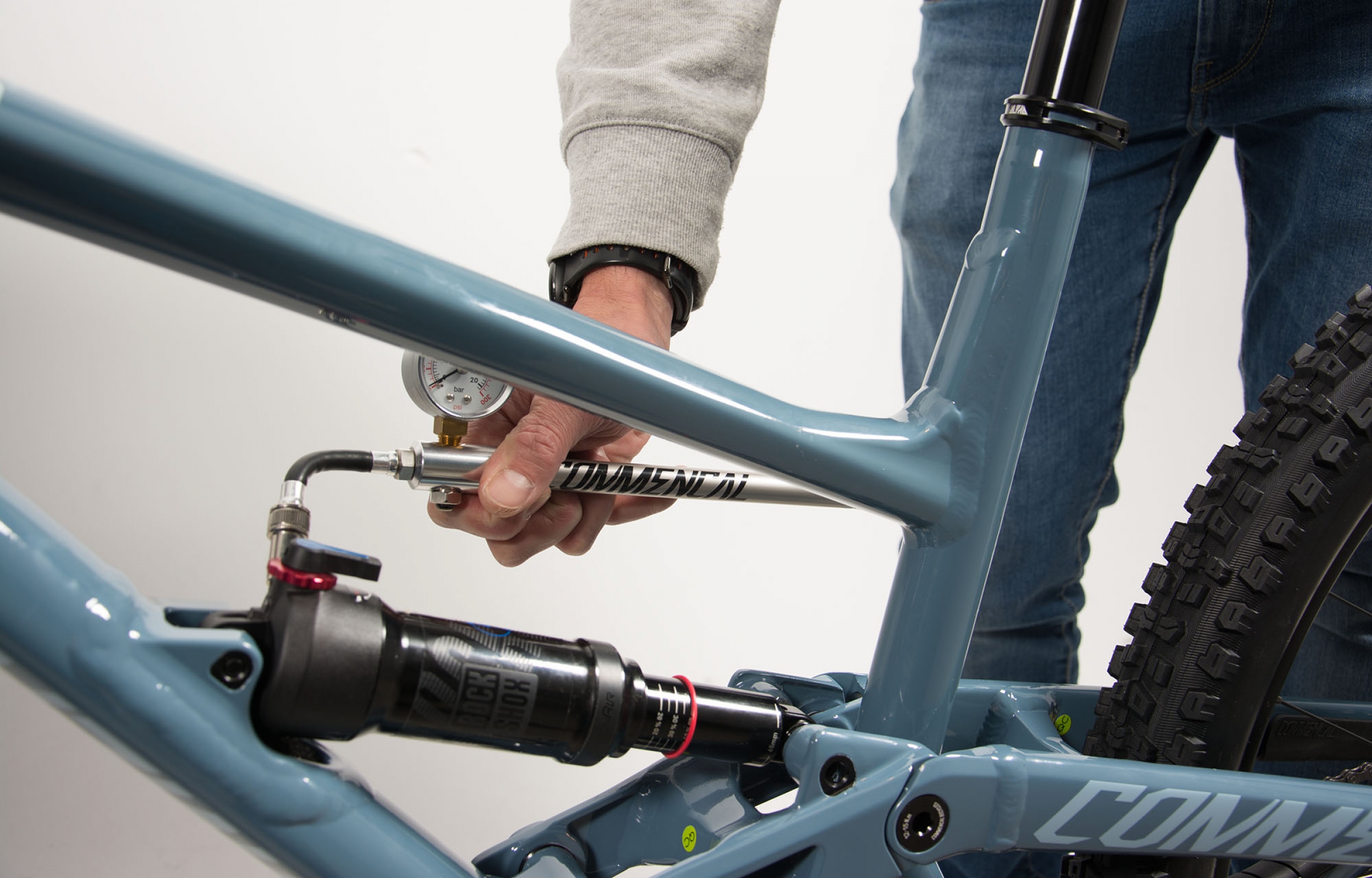

Děkujeme za zakoupení kola COMMENCAL CLASH. V následujících krocích najdete návod jak si správně nastavit délku brzdové hadičky zadní brzdy.

  DSC_3894

Krok 1

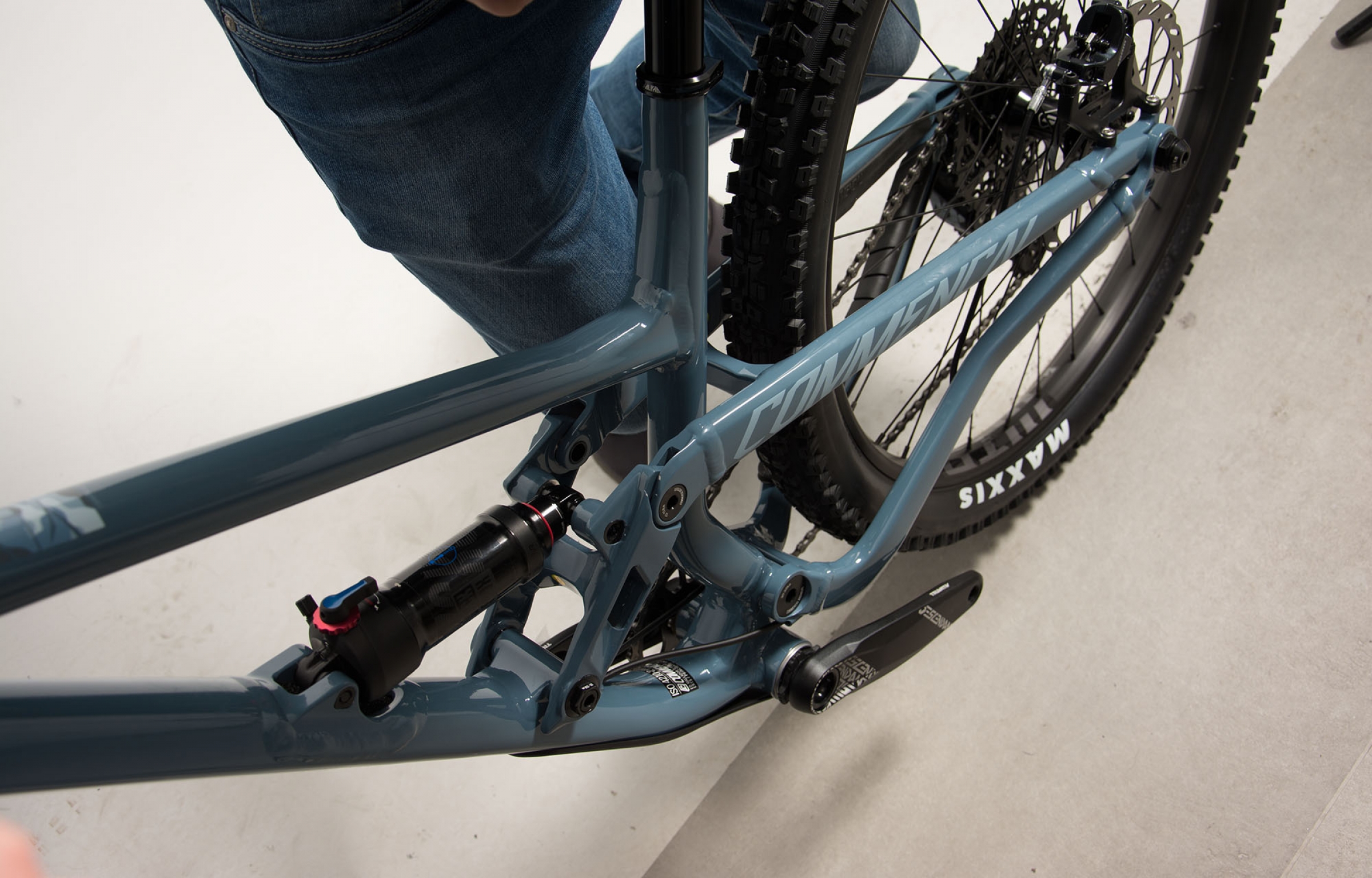

Potom co postavíte své kolo z krabice vypusťte tlumič nebo vyjměte pružinu.

  DSC_3895

Krok 2

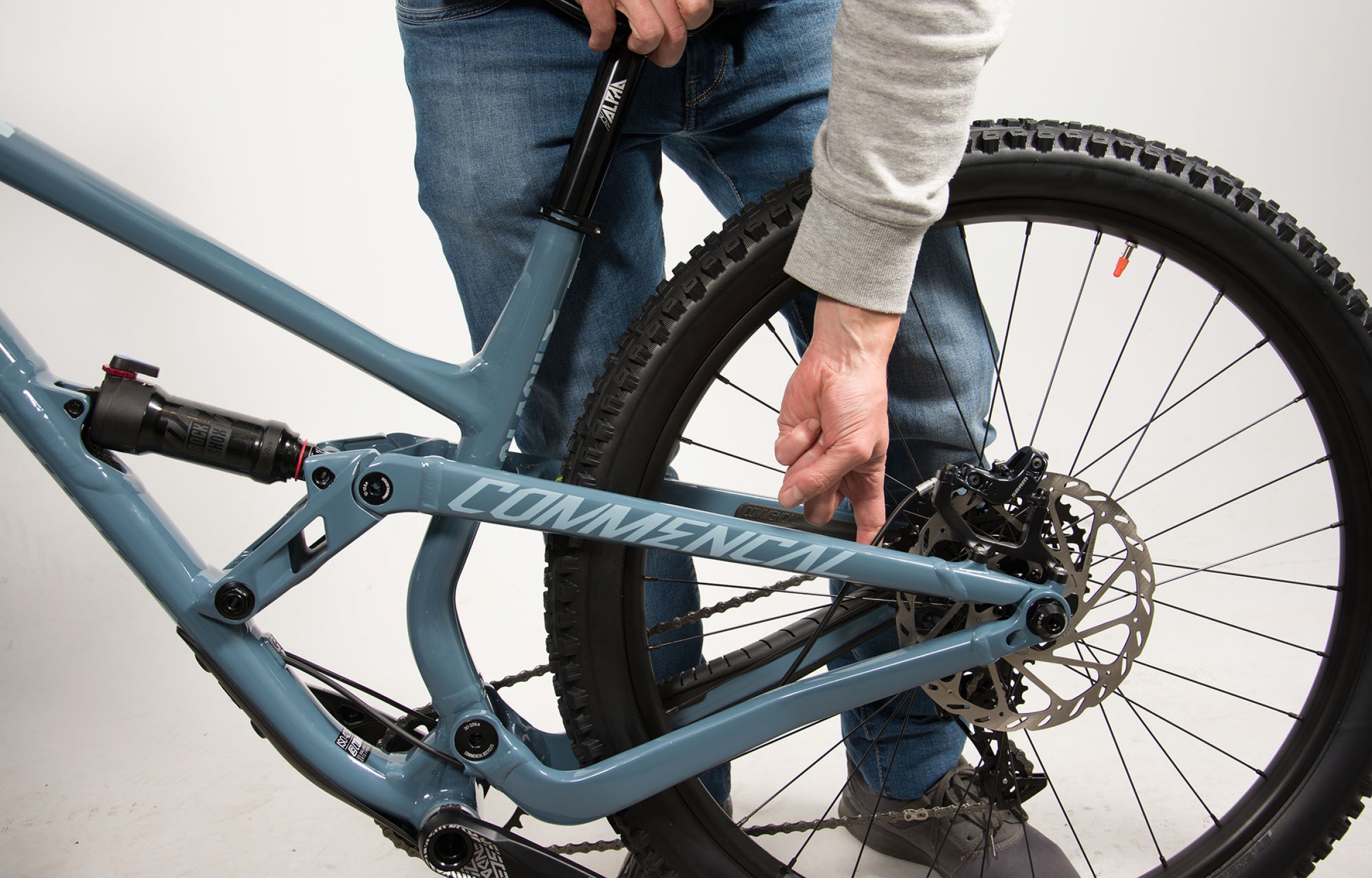

Postupně stlačujte tlumič a zároveň kontrolujte napnutí brzdové hadičky mezi zadní stavbou a brzdovým třmenem.

  DSC_3896

Krok 3


Jestliže je při plném stlačení brzdová hadička mezi zadní stavbou a brzdovým třmenem příliš napnutá je potřeba upravit délku hadičky.

  DSC_3897

Krok 4

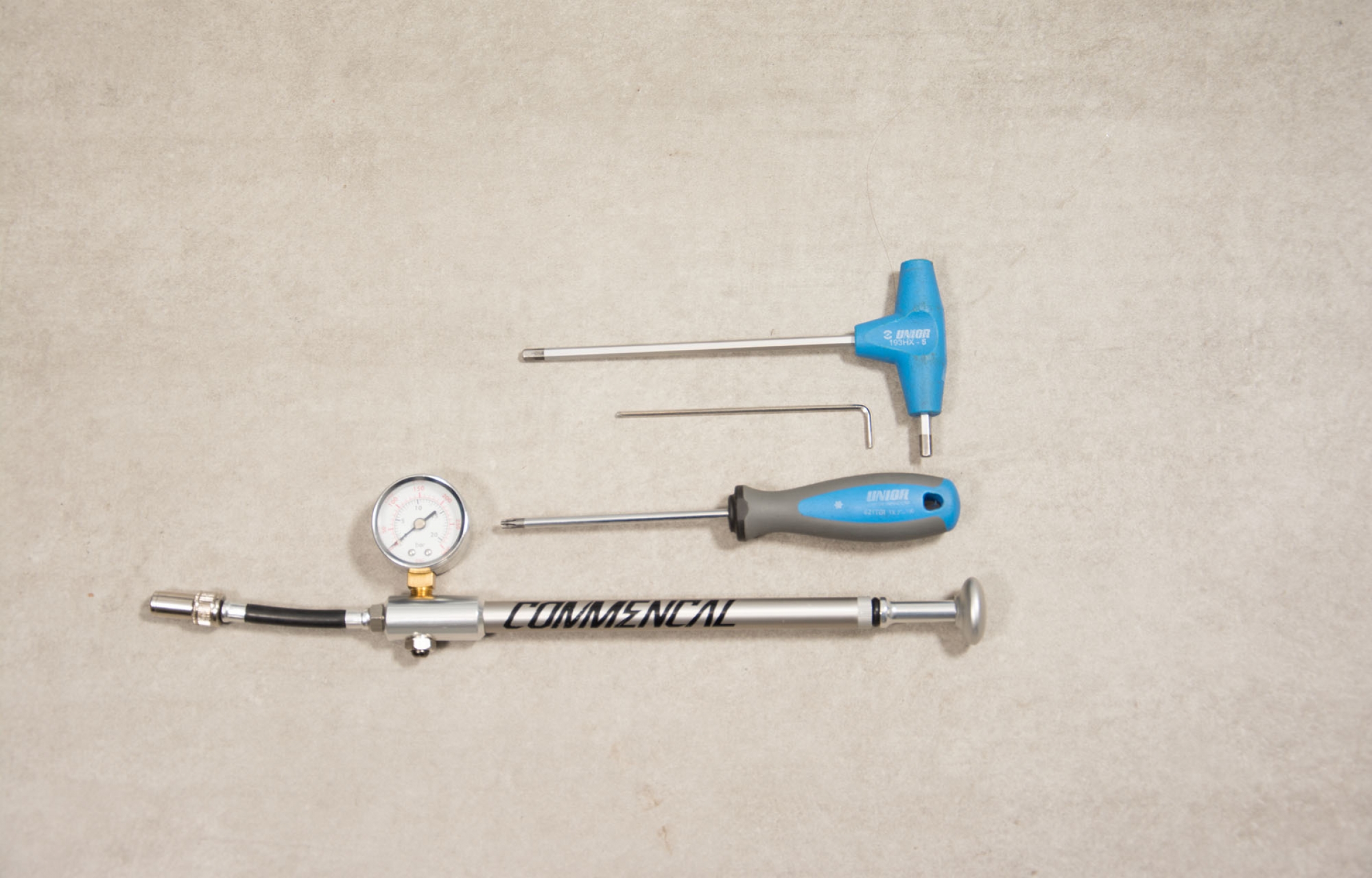

Nářadí potřebné k úpravě:
- 2.5 mm imbusový klíč
- 5 mm imbusový klíč
- T25 Torx klíč
- pumpička na tlumič

  DSC_3898

Krok 5

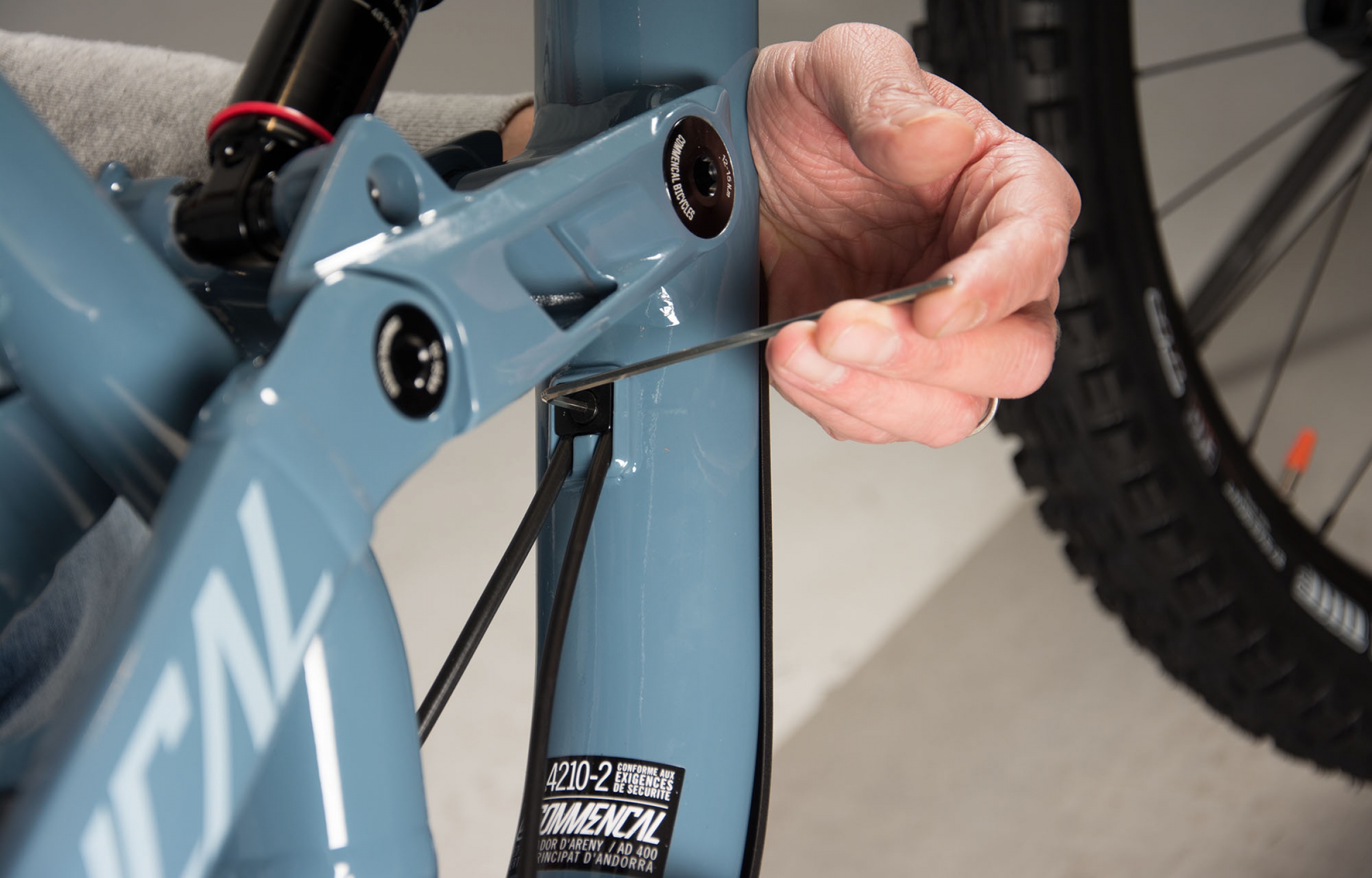

Povolte dvířka 2.5mm imbusovým klíčem, kterými prochází brzdová hadička na zadní stavbě.

  DSC_3900

Krok 6

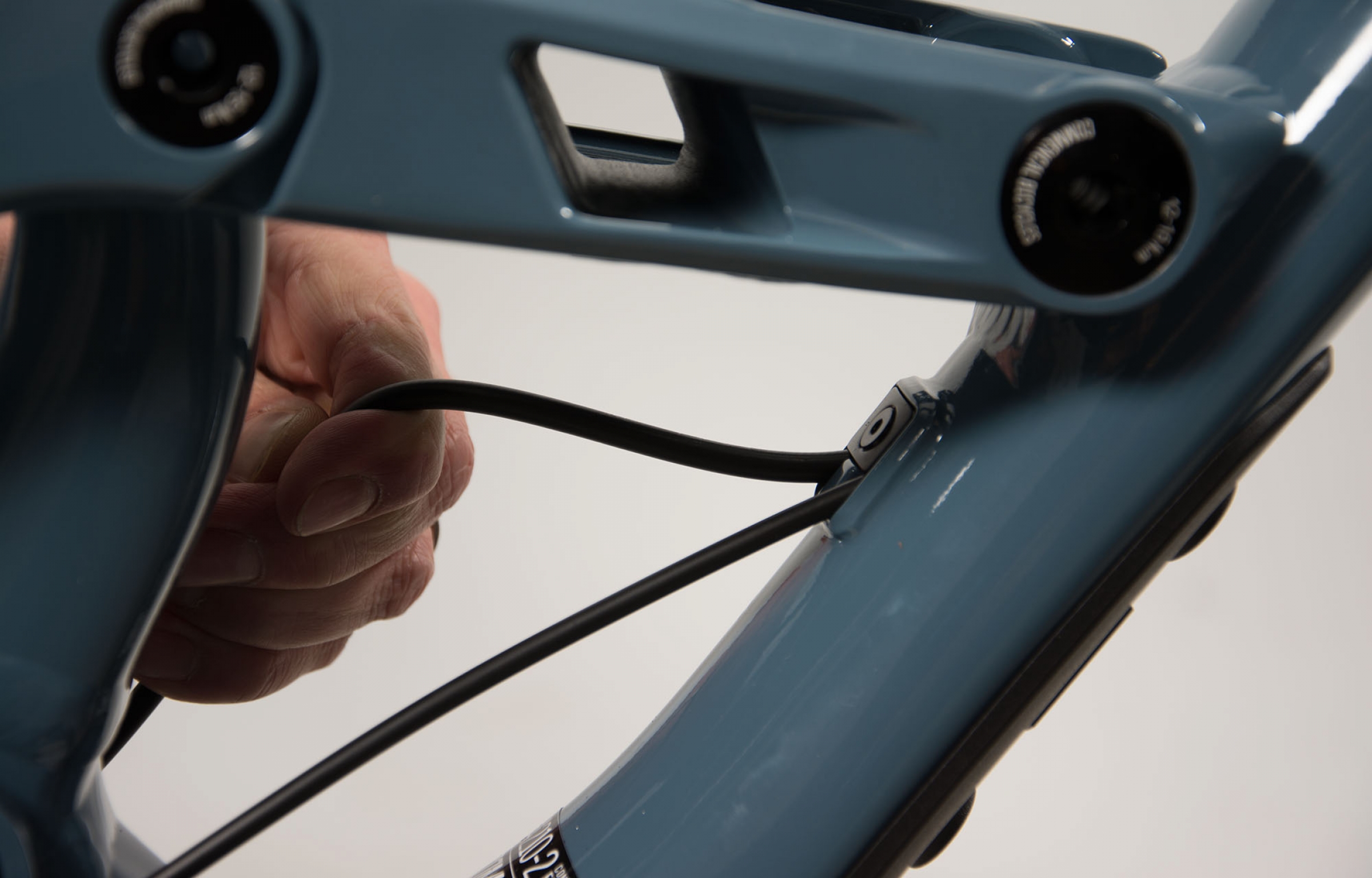

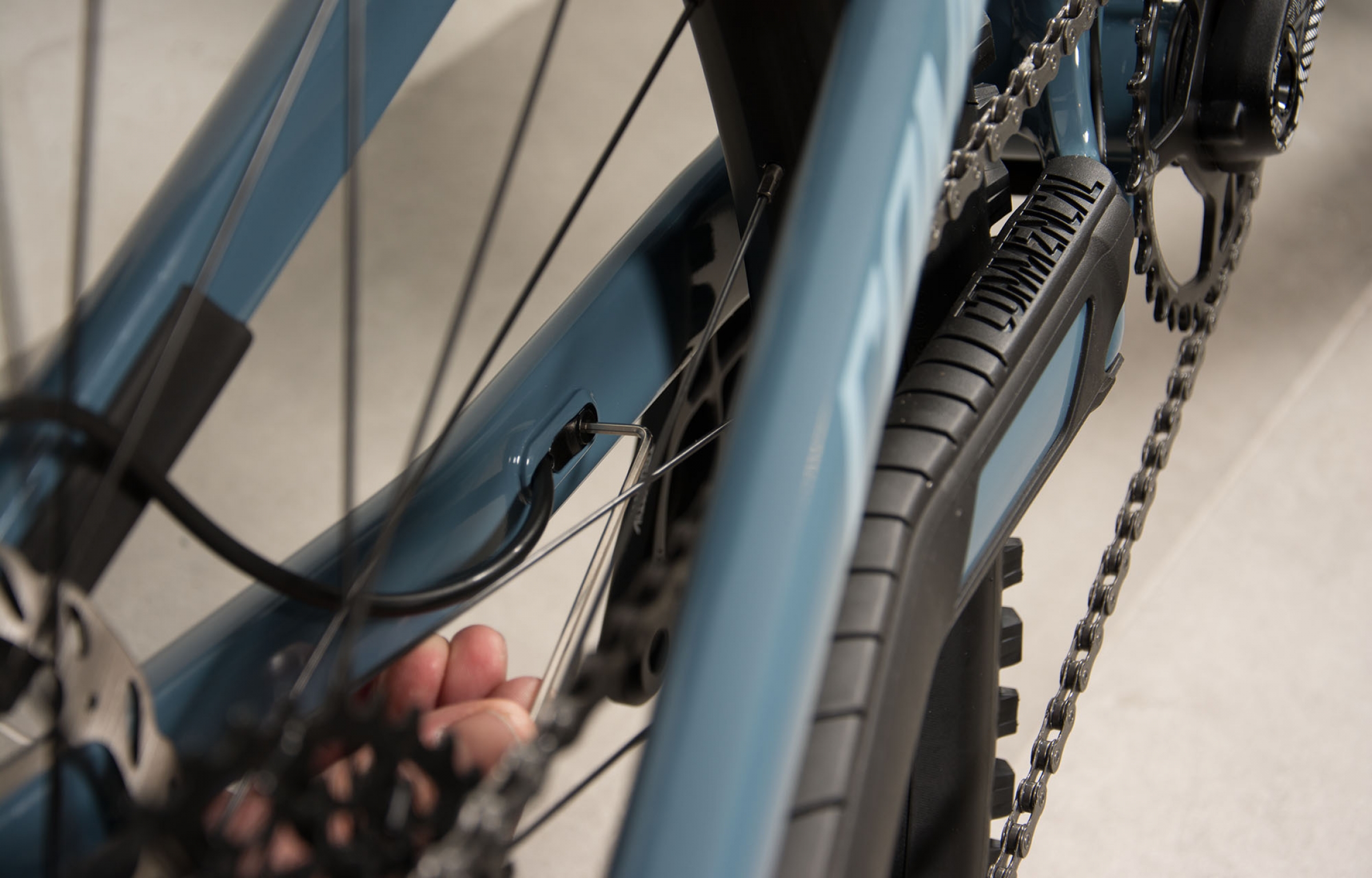

Povolte dvířka 2.5mm imbusovým klíčem, kterými prochází brzdová hadička na spodní rámové trubce.

  DSC_3901

Krok 7


Vysuňte brzdovou hadičku pár centimetrů z dolní rámové trubky.

  DSC_3902

Krok 8

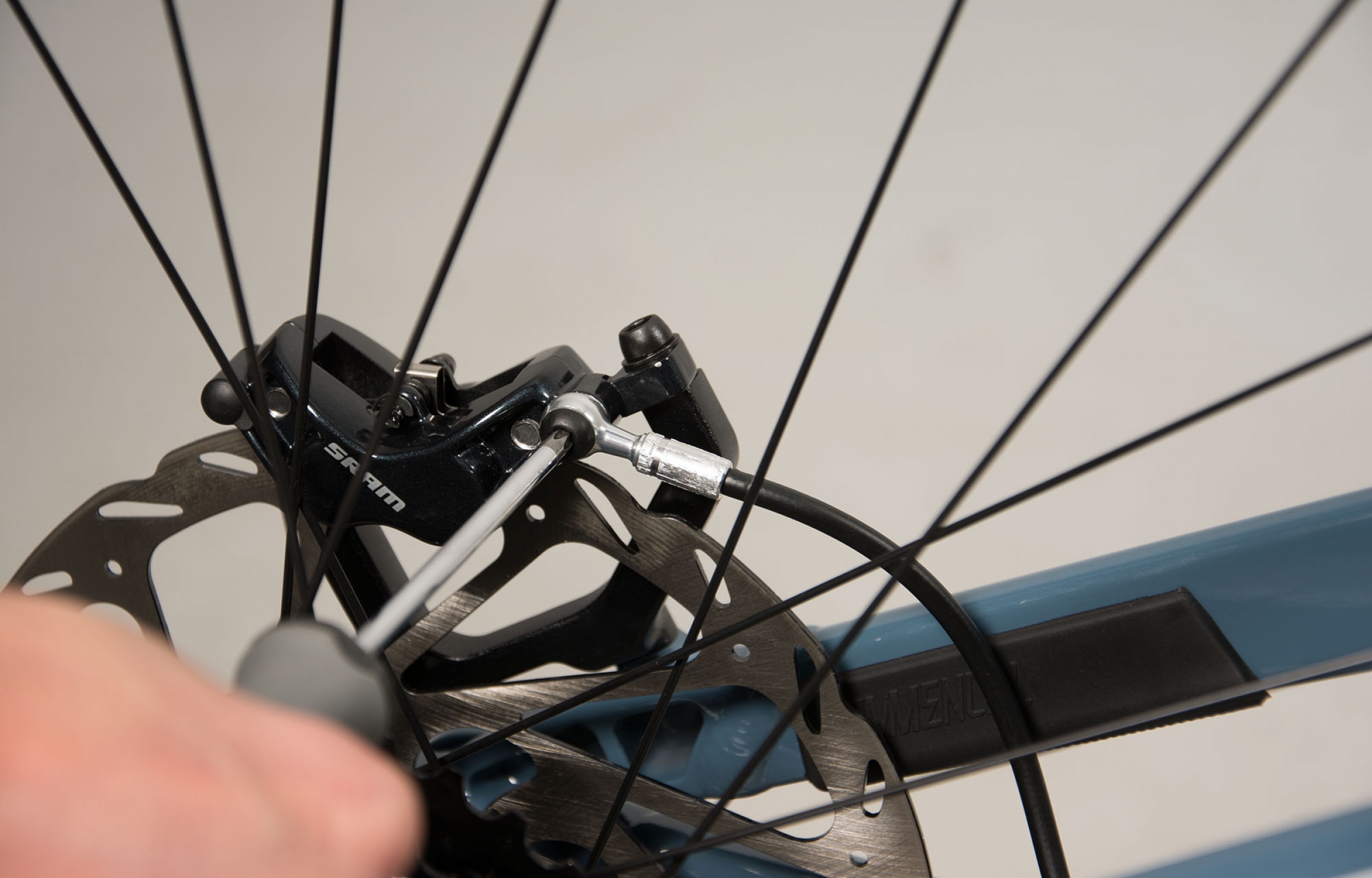

Vysuňte brzdovou hadičku pár centimetrů ze zadní stavby směrem k brzdovému třmenu.

  DSC_3903

Krok 9


Povolte torx klíčem T25 čtvrt otáčky šroub, který spojuje brzdovou hadičku a brzdový třmen.

  DSC_3904

Krok 10

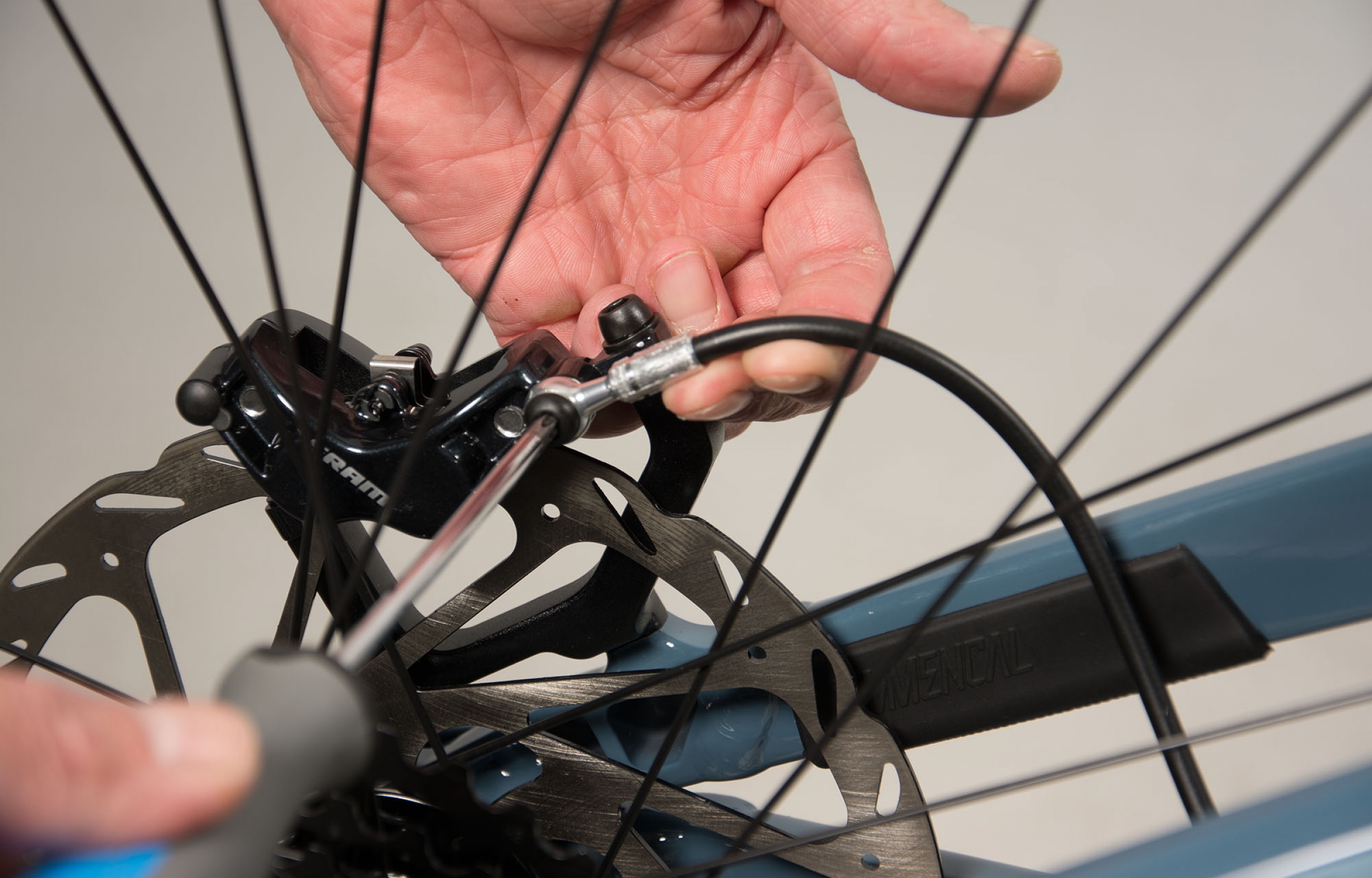

Nastavte hadičku tak, aby byla paralelně se zadní stavbou.

  DSC_3905

Krok 11

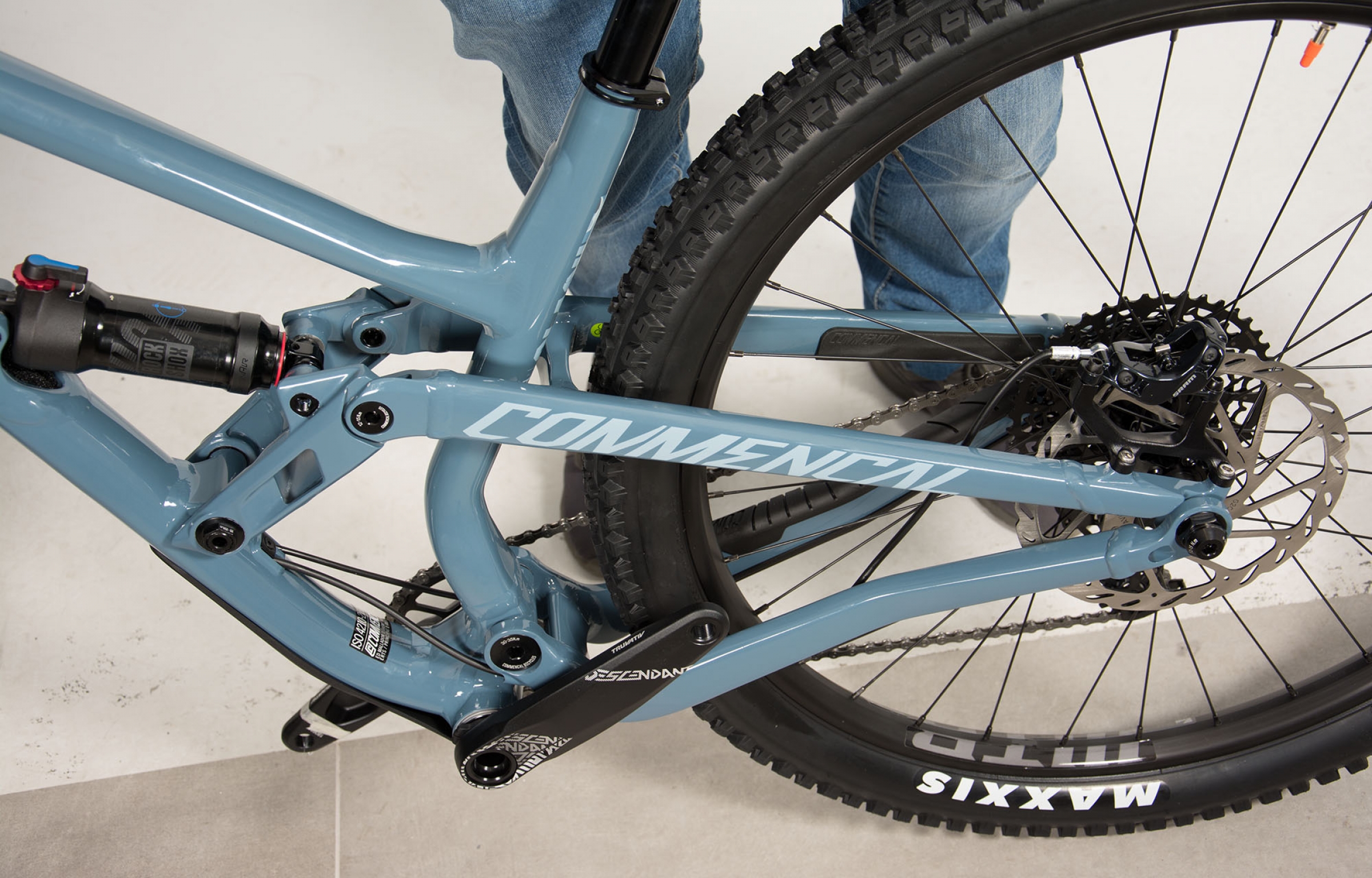

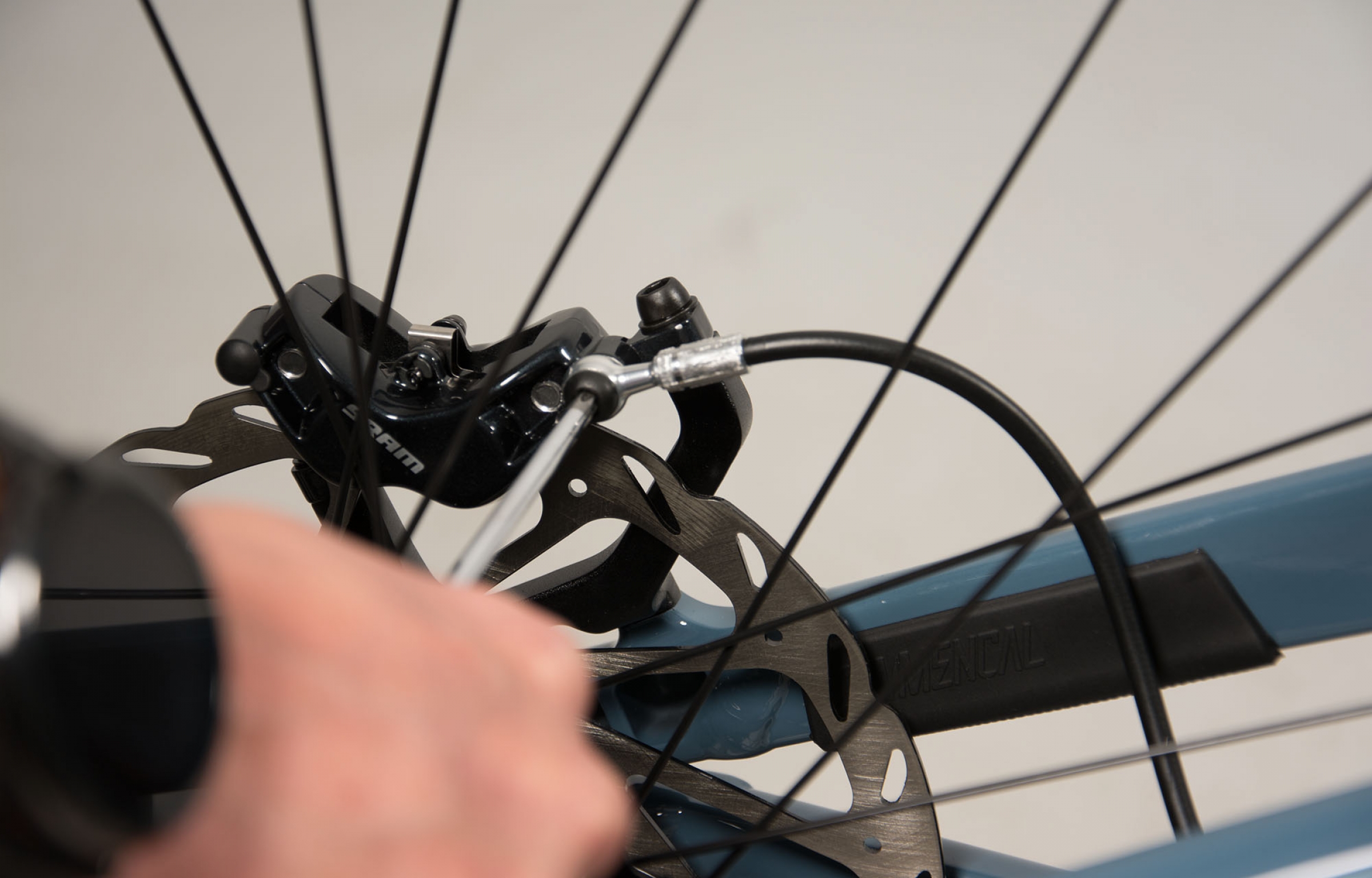

Dotáhněte šroub spojující brzdovou hadičku s brzdovým třmenem.

  DSC_3906

Krok 12


Znovu postupně stačujte tlumič a zároveň kontrolujte napnutí  brzdové hadičky mezi zadní stavbou a brzdovým třmenem. Při plném stlačení musí být hadička trochu volná.

  DSC_3907

Krok 13


Dotáhněte dvířka 2.5mm imbusovým klíčem, kterými prochází brzdová hadička na zadní stavbě.

  DSC_3908

Krok 14


Dotáhněte dvířka 2.5mm imbusovým klíčem, kterými prochází brzdová hadička na spodní rámové trubce.

  DSC_3913

Krok 15

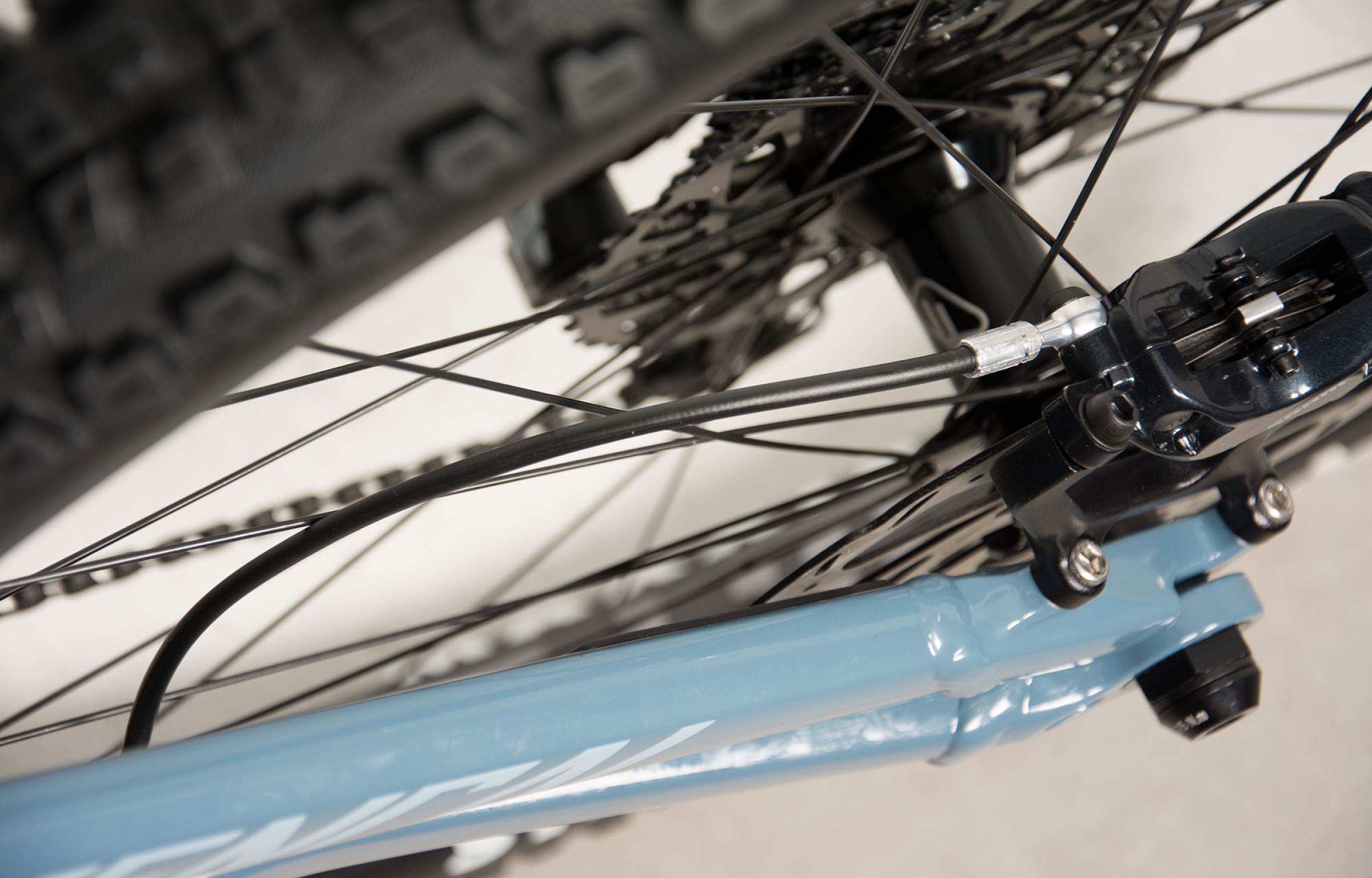

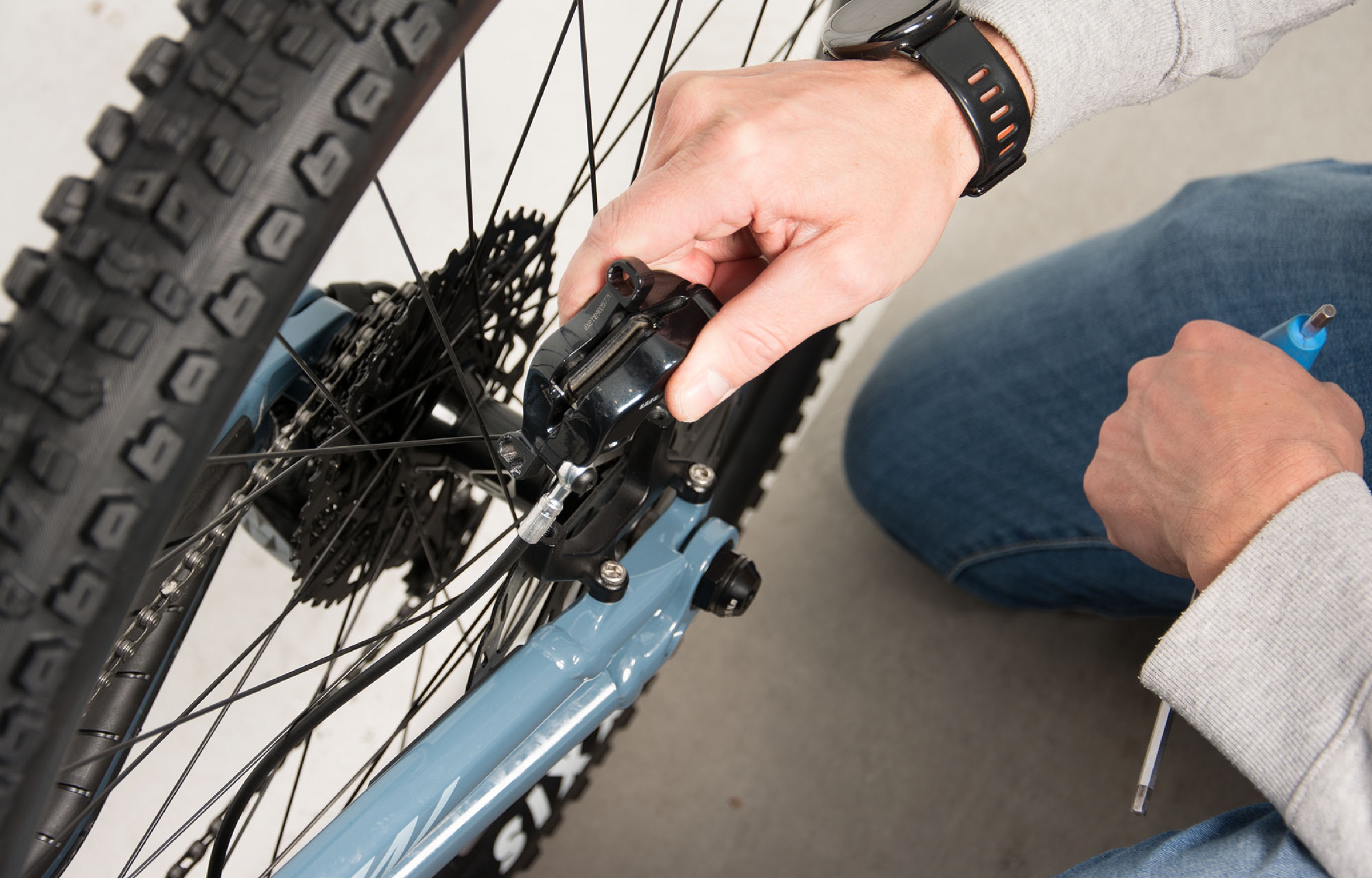

Jestliže brzdová hadička zasahuje do výpletu kola. Povolte brzdový třmen pomocí 5 mm imbusového klíče.

  DSC_3914

Krok 16

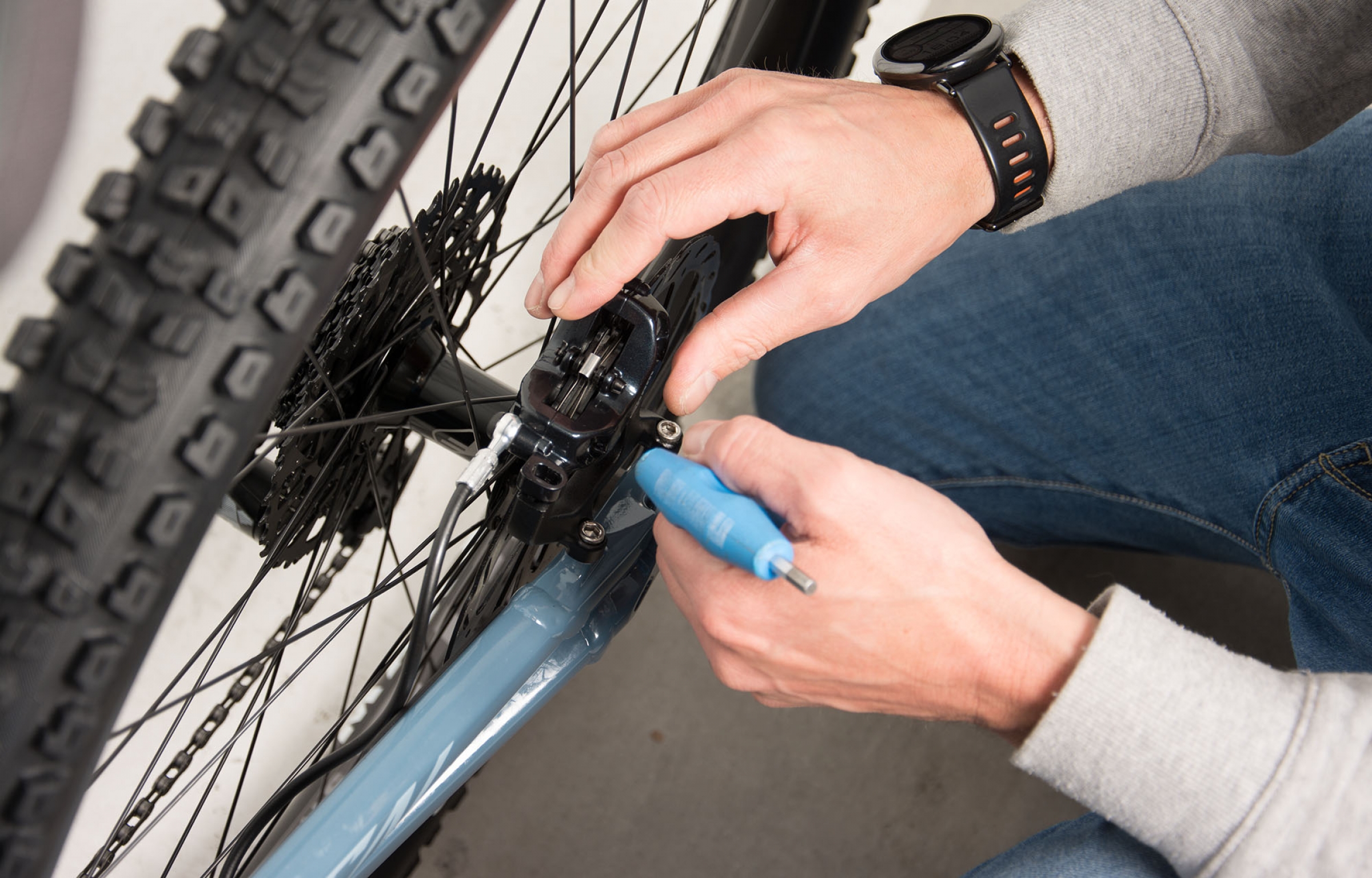

Otočte brzdový třmen ve směru hodinových ručiček pro změnu zakřivení brzdové hadičky.

  DSC_3915

Krok 17


Znovu nainstalujte brzdový třmen a upravte jeho pozici tak, aby se brzdové destičky nedotýkaly kotouče.

  DSC_3918

Krok 18

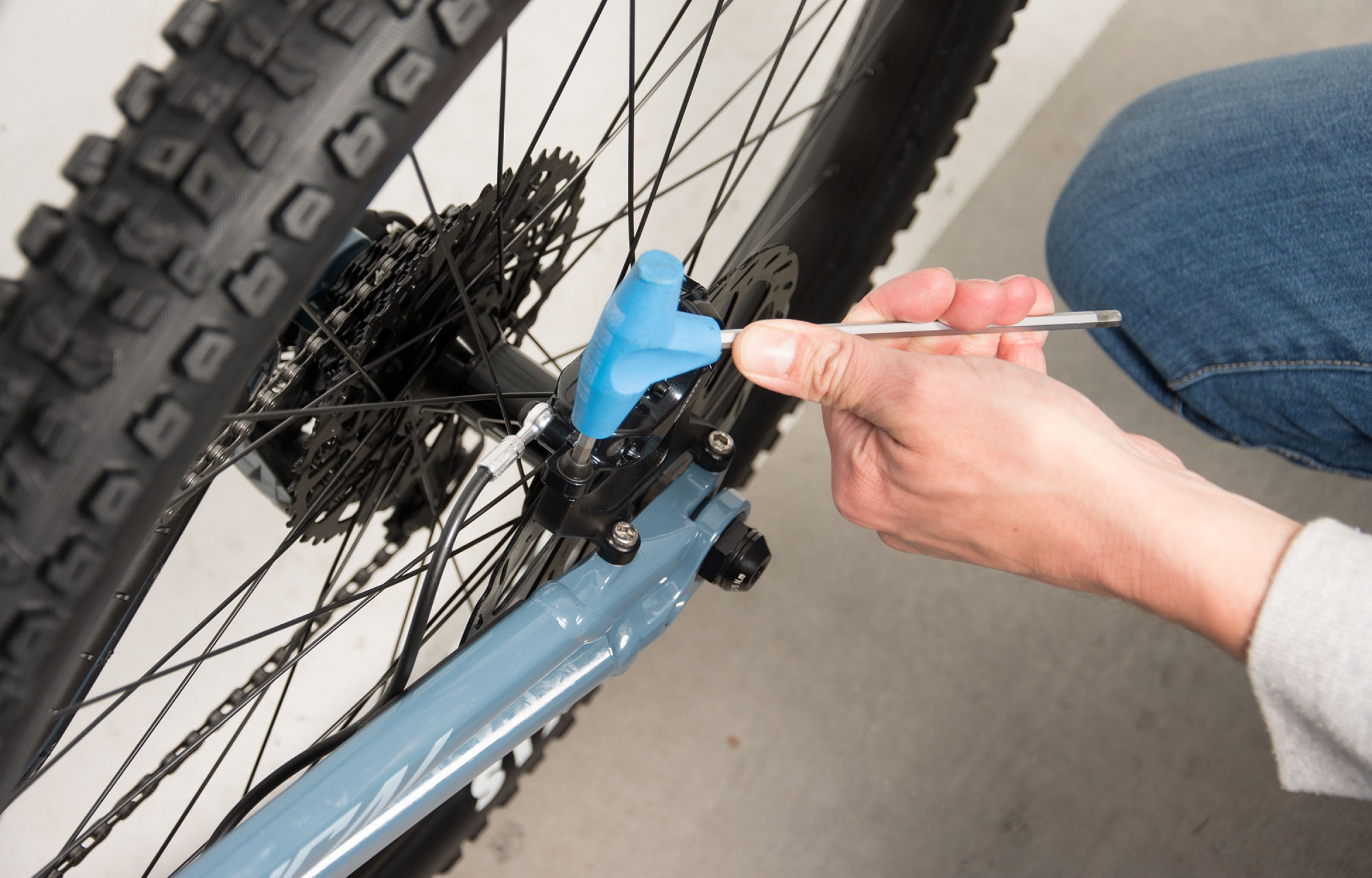

Dotáhněte dva šroubky, které drží brzdový třmen pomocí 5 mm imbuosového klíče.

  DSC_3922

Krok 19

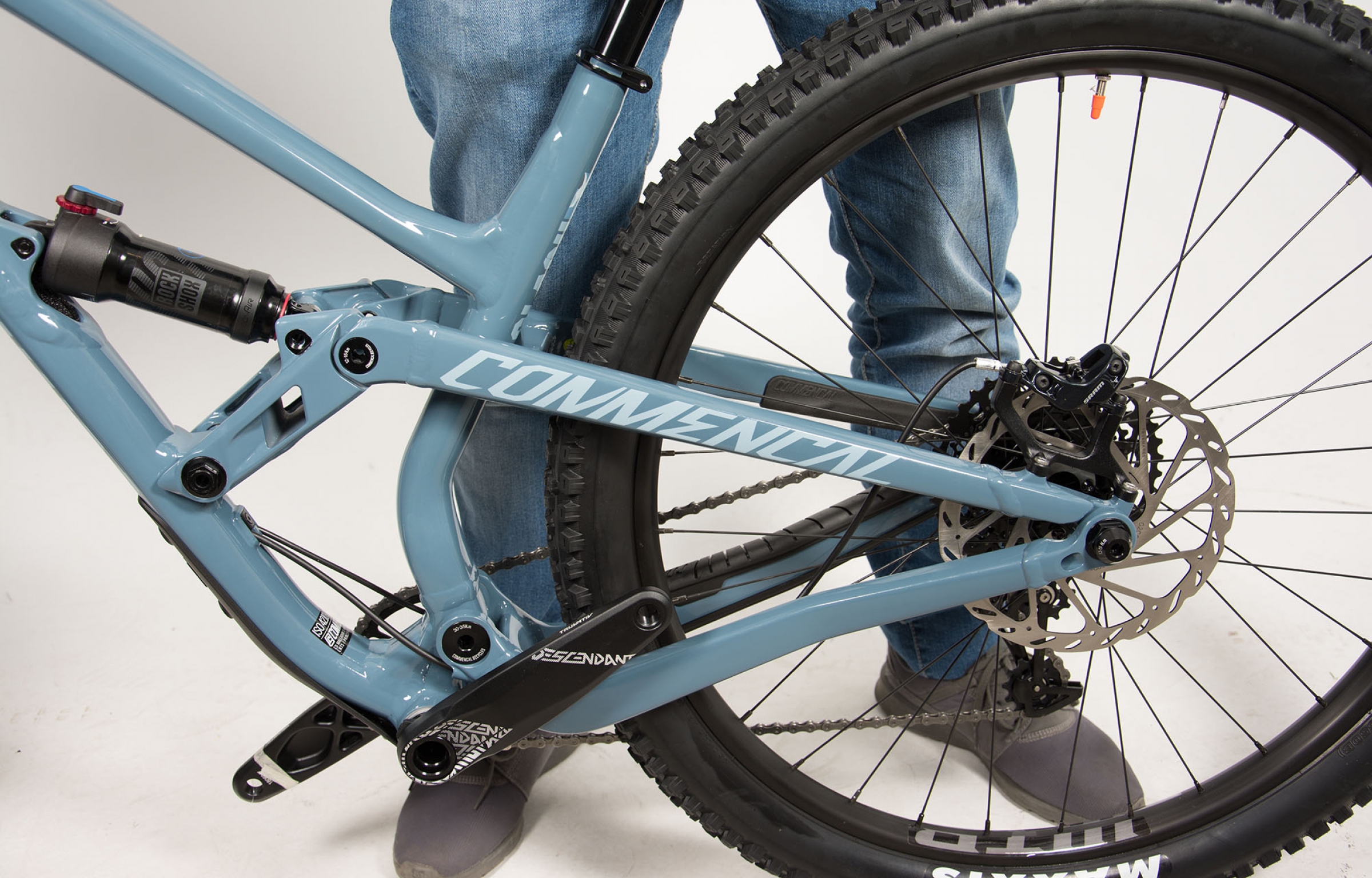

Naposled zkontrolujte napnutí brzdové hadičky stlačením tlumiče.

  DSC_3923

Krok 20

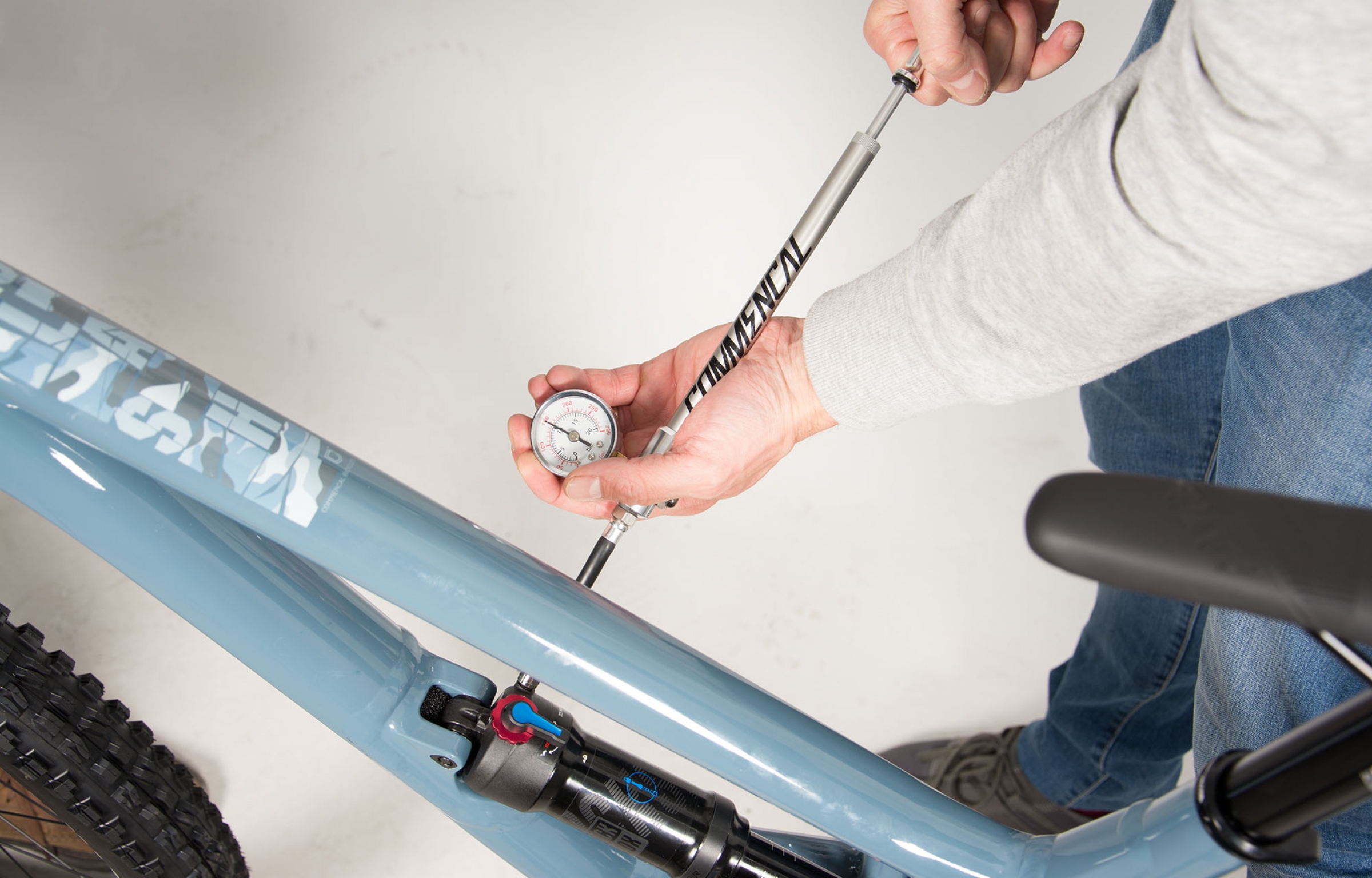

Nafoukejte tlumič na požadovanou váhu nebo vložte zpět pružinu do tlumiče.

  clashweb4

Krok 21


Váš CLASH je připraven na další jízdu!
